Centralita compartimiento motor | Fusible | Amperaje
Bomba Dualogic – F03 – 30
+30 Centralita control motor – F18 – 7,5
Compresor del climatizador – F19 – 7,5
Servicios primarios inyección electrónica – F22 – 20
Conmutador de arranque – F23 – 20
+15 Dirección asistida eléctrica – F24 – 10
Faros antiniebla – F30 – 15
+30 Centralita remolque – F36 – 15
+15 ABS – F42 – 7,5
Mando de las luces de frenos (de pare) – F42 – 7,5
Encendedor - toma de corriente – F44 – 20
Filtro del gasoil calentado – F20 – 30
Bomba de combustible – F21 – 15
Precalentamiento bujías – F71 – 50
+30 Centralita Dualogic – F32 – 15
Centralita habitáculo | Fusible | Amperaje
Teléfono – F39 – 10
Centralita Body-computer – F39 – 10
Luneta térmica – F40 – 30
Limpia/lavaparabrisas – F43 – 30
Bomba lavaparabrisas/lavaluneta posterior – F53 – 15
Elevalunas delantero izquierdo – F47 – 20
Elevalunas delantero derecho – F48 – 20
Lavaluneta posterior – F52 – 15
Centralita compartimiento motor | Fusible | Amperaje
Alimentación centralita Body-computer – F01 – 70
Centralita cableada – F02 –30
ABS – F04 – 60
Dirección asistida eléctrica – F05 – 60
Electroventilador radiador (baja velocidad) – F06 – 30
Electroventilador radiador (alta velocidad) – F07 – 40
Electroventilador climatizador – F08 – 30
Lavafaros – F09 – 20
Claxon – F10 -15
Servicios secundarios inyección electrónica – F11 – 15
Velocímetro – F11 – 15
Luces de carretera – F14 – 15
+15 Sistemas de inyección electrónica – F16 – 7,5
Servicios primarios inyección electrónica – F17 – 10
Centralita habitáculo | Fusible | Amperaje
Luces de marcha atrás – F31 – 5
+15 Radio – F35 – 7,5
Panel de mando central – F35 – 7,5
+15 Luces de frenos (de pare) – F37 – 10
Descongelador de los espejos exteriores (predisposición) – F41 – 7,5
Asientos con calefacción (predisposición) – F45 – 15
Techo practicable eléctrico – F46 – 15
Climatizador automático – F49 – 7,5
Presión de los neumáticos – F49 – 7,5
Sensor de presencia agua en el filtro gasoil – F49 – 7,5
+15 Centralita Airbag – F50 – 7,5
+15 Centralita Body-computer – F51 – 5
+15 Tablero de instrumentos – F51 – 5
Subwoofer – F54 – 15
Disponible – F-A
Disponible F-B
Luz de cruce derecha – F12 – 10
Luz de cruce izquierda – F13 – 10
Regulación de la orientación de los faros – F13 – 10

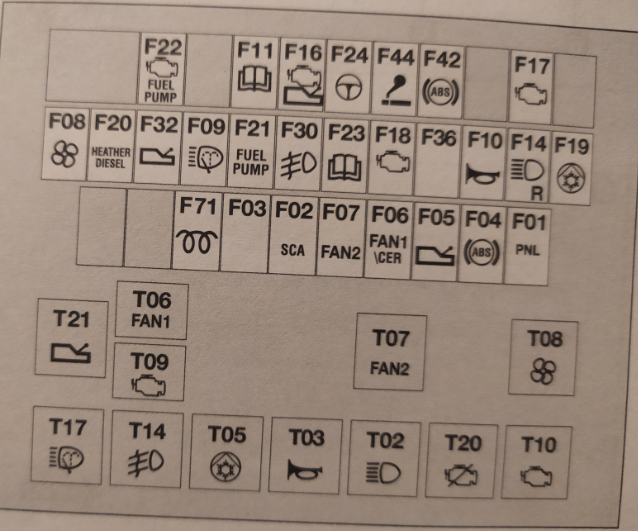

Centralita en el compartimiento del motor

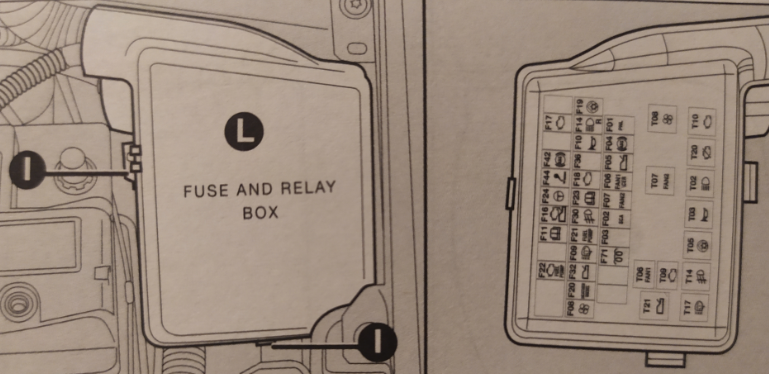

Una segunda centralita está ubicada en el lado derecho del compartimiento del motor, junto a la batería, para acceder a ella, desenganche los muelles (l) y saque la tapa (L).
La numeración que identifica el componente eléctrico correspondiente a cada fusible se puede ver detrás de la tapa.
+30 Sistema de bloqueo de puertas – F38 – 20
Toma de diagnosis EOBD – F39 – 10
Radio – F39 – 10
Climatizador automático – F39 – 10
Presión de los neumáticos – F39 – 10
Ubicación de los fusibles
La centralita de los fusibles está ubicada a la izquierda del volante.

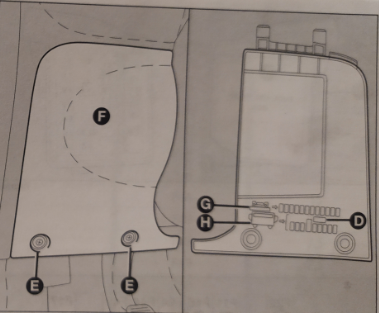

Para acceder a la misma, afloje el tornillo (E) de fijación de la tapa (F).

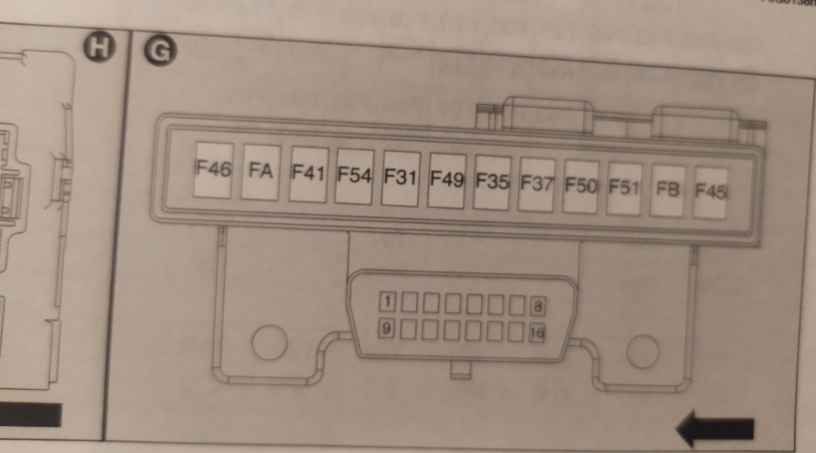

G – centralita cableada.

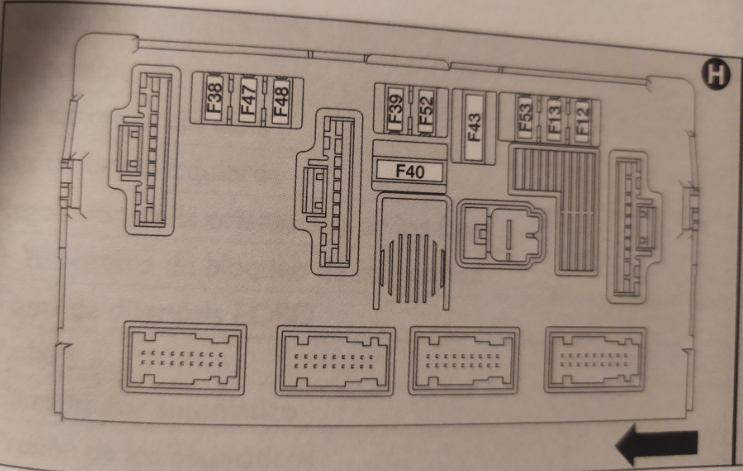

H – centralita Body-computer.
D – pinza para quitar los fusibles.
La numeración que identifica el componente eléctrico correspondiente a cada fusible se puede ver detrás de la tapa.
Hay que sustituir un fusible
Generalidades
Los fusibles protegen la instalación eléctrica interviniendo en caso de avería o a causa de una intervención incorrecta en la instalación.
Cuando no funcione un dispositivo, controle el estado del fusible de protección correspondiente: el filamento (A) no debe estar cortado. En caso contrario, sustituya el fusible fundido por otro con el mismo amperaje (del mismo color).
(B): fusible en buen estado.
(C): fusible con filamento cortado.
Para sustituir un fusible, utilice la pinza (D) que está enganchada en la tapa del compartimiento de fusibles, ubicada en el lado izquierdo del salpicadero.
¡ATENCIÓN!
No sustituya nunca un fusible fundido por hilos de metal ni ningún otro material recuperado.
Si un fusible de protección general (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) interviene, acuda a un taller de la Red de Asistencia Fiat. Antes de sustituir un fusible, controle de haber quitado la llave de contacto del conmutador de arranque y que todos los dispositivos estén apagados y/o desactivados.
En caso de que el fusible volviese a fundirse, acuda a un taller de la Red de Asistencia Fiat.
